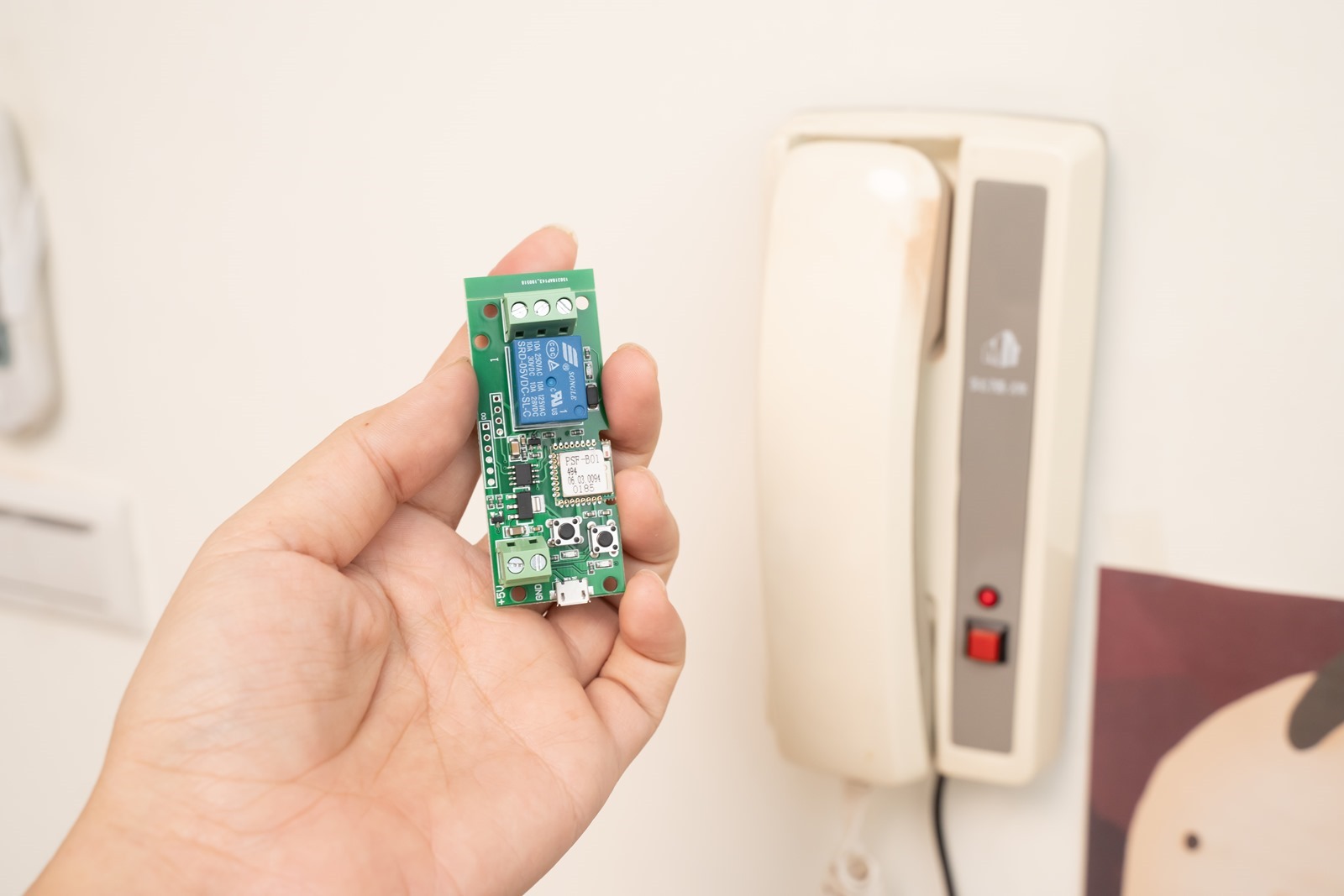

能不帶鑰匙就不會忘記帶!懶惰就是科技進步的最大推手!繼指紋門鎖智慧燈具之後,阿輝終於也把家裡最傳統的設備之一『對講機大門電鎖』也改了無線化啦!簡單來說只要你家樓下大門是可以按對講機『紅色按鈕開鎖』的幾乎就可以用這個方式修改,而且阿輝裝到完連焊接都不用,設定完成後也可以和 Google 語音連動!用聲控就可以開大門真是太爽啦啦啦啦啦啦!(iPhone 也可以用,可以參考這一篇教學)

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

語音開大門示範影片



哪裡購買?只花了台幣 NT$140!!!!!

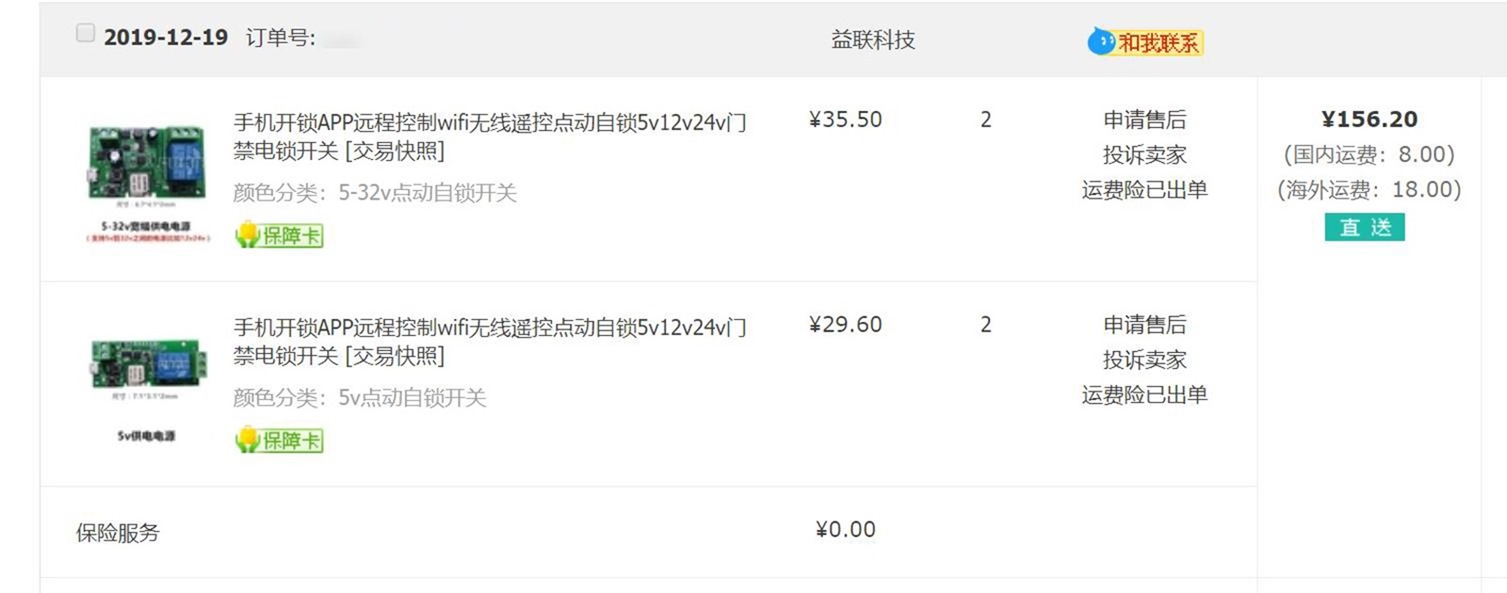

其實就是要購買 wifi 連線功能的電磁閥控制電路版,其實市面上有非常多可以購買,這裡阿輝老規矩不提供購買連結,但是會提供阿輝購買的商品截圖其中包含搜尋需要的關鍵字,自己找一下吧,阿輝是在淘寶購買的,台灣拍賣也有價格會高一點就是了,也不一定要買和阿輝一模一樣的板子,重點還是要注意是要找支援『易微聯』連線的 Wifi 控制電磁閥電路版,支援比較好。

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

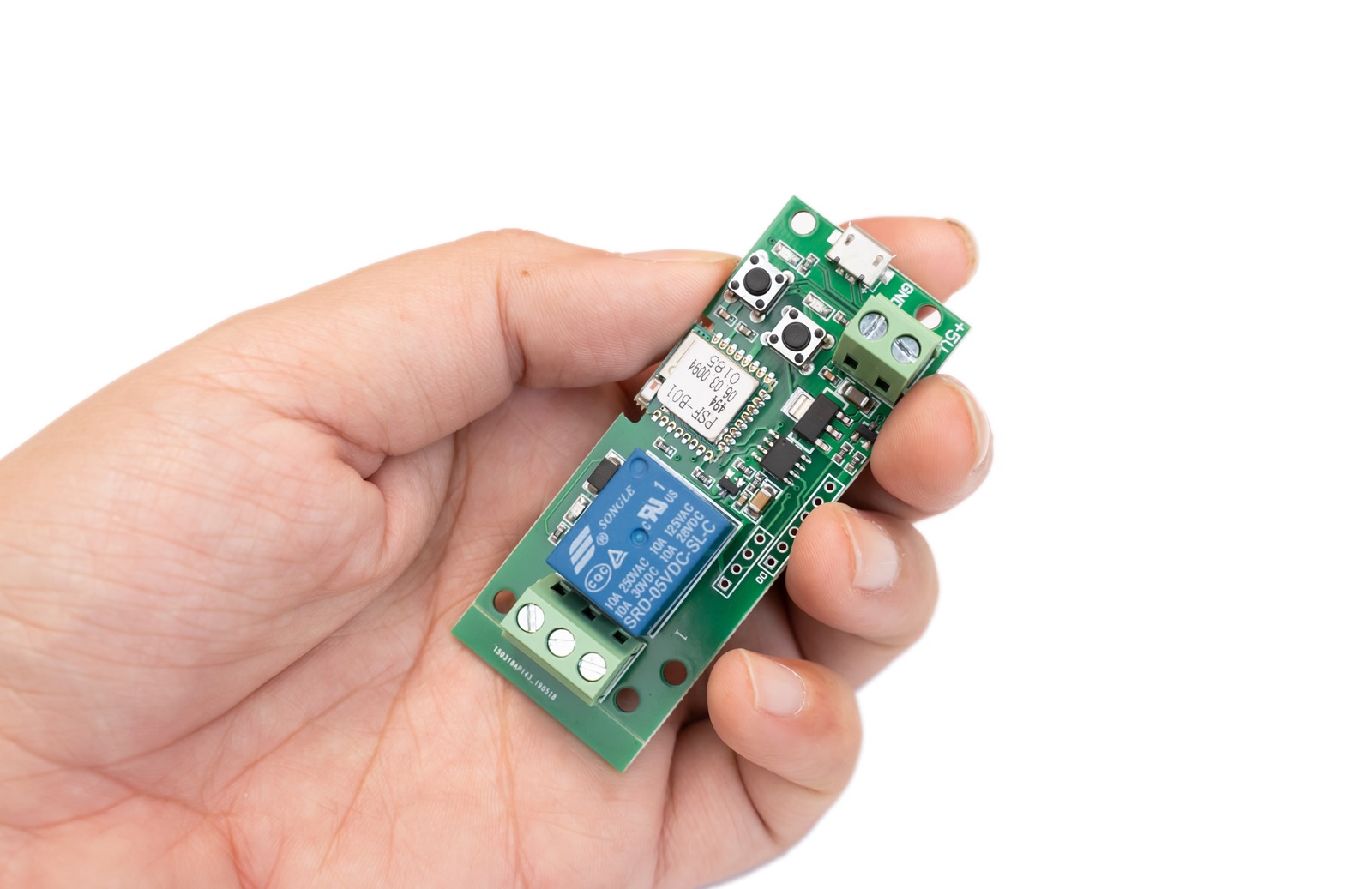

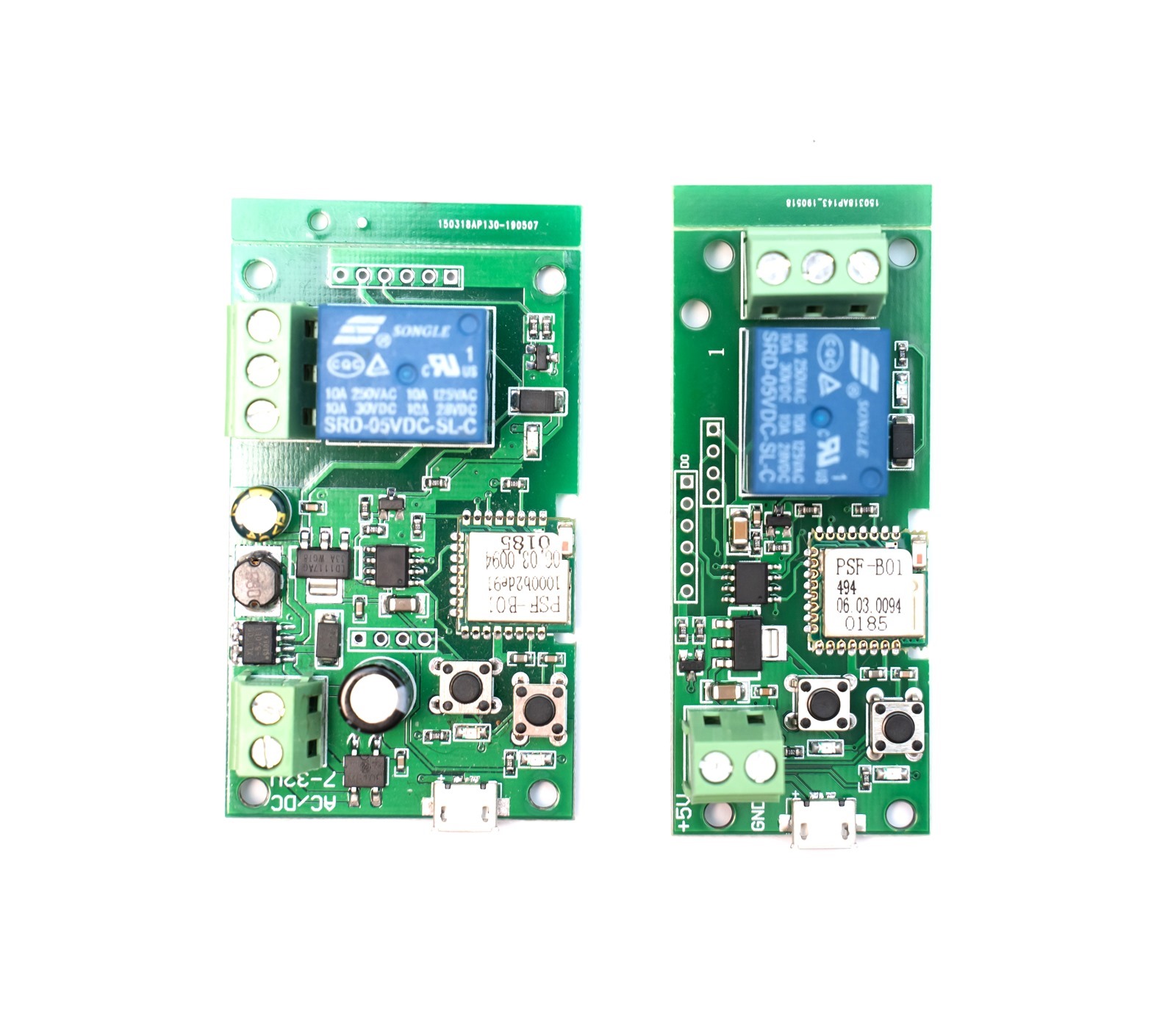

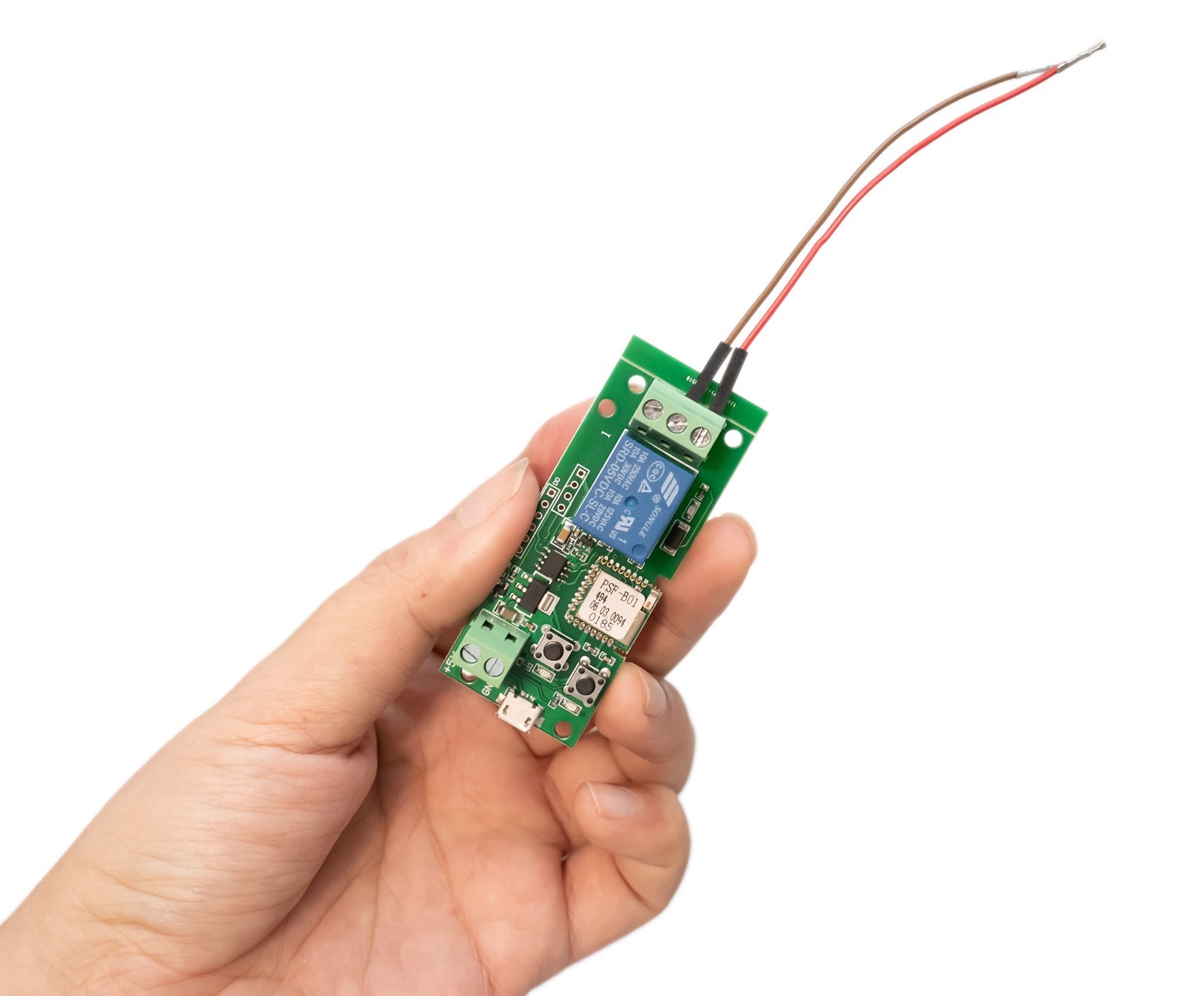

阿輝和朋友一起買了 5V 用和 5V-32V 用的兩種板子,首先 5V 用的板子比較小巧,但電源只能用 5V 例如可以用手機充電器連接使用,另外一種 5V-32V 通用的板子會稍微大塊一點,但好處是可以搜尋看看你家中的對講機話機中,很大程度會有 12V 或是 32V 的電源,這樣可以借用對講機的內部電源,甚至連外接電源都可以省起來,阿輝自己的選擇是使用 5V 板子,然後外接電源到旁邊的 USB 供電插座上,這就看個人的偏好了;另外如果想塞進去對講機內不外露的話,也要注意一下板子的大小和對講機的內部空間。購入的零件成本也提供參考:

  • 5V 版本的電路板是 rmb 29.6
  • 5-32V 版本的電路板是 rmb 35.5

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

寄到台灣運費總共是 26rmb 和三個朋友一起合購,所以最終分攤後,5V 版本是 NT$137 (rmb 32.1),5-32V 版本是 NT$179 (rmb 42)

線材阿輝是懶惰買杜邦端子線,算一根 1 元好了,哪就是用 5V 板子總費用是 137 + 2 共 140 台幣,5-32V 貴一點也是 179 + 2 一共 181 元。



DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝





自動動手 Wifi 智慧電鎖 DIY 教學

以下就來帶大家看阿輝 DIY 的教學吧!每個人家中的對講機可能有所不同,不過基本上原理都大同小異,只要你家樓下大門是可以按對講機『紅色按鈕開鎖』的幾乎就可以用這個方式修改,就等於我們現在修改就是要找到對講機中紅色按鈕連接到哪兩個接點,然後將電路版的 NO 與 – 接點連接過去,wifi 控制就是模擬紅色按鈕按下的動作,就可以實現遠端智慧開啟電鎖的功能。

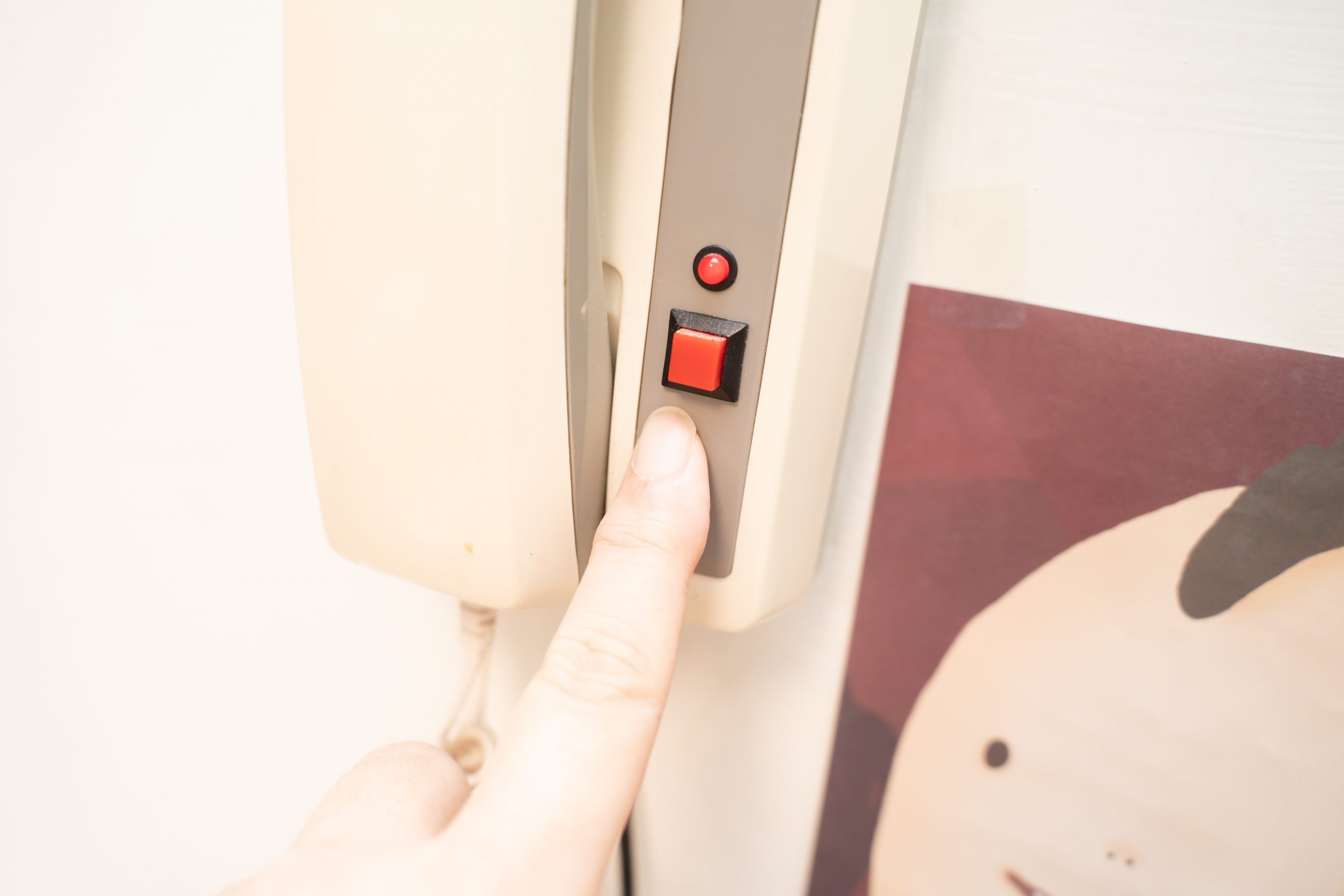

其實就是模擬按下這一個紅色按鈕

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

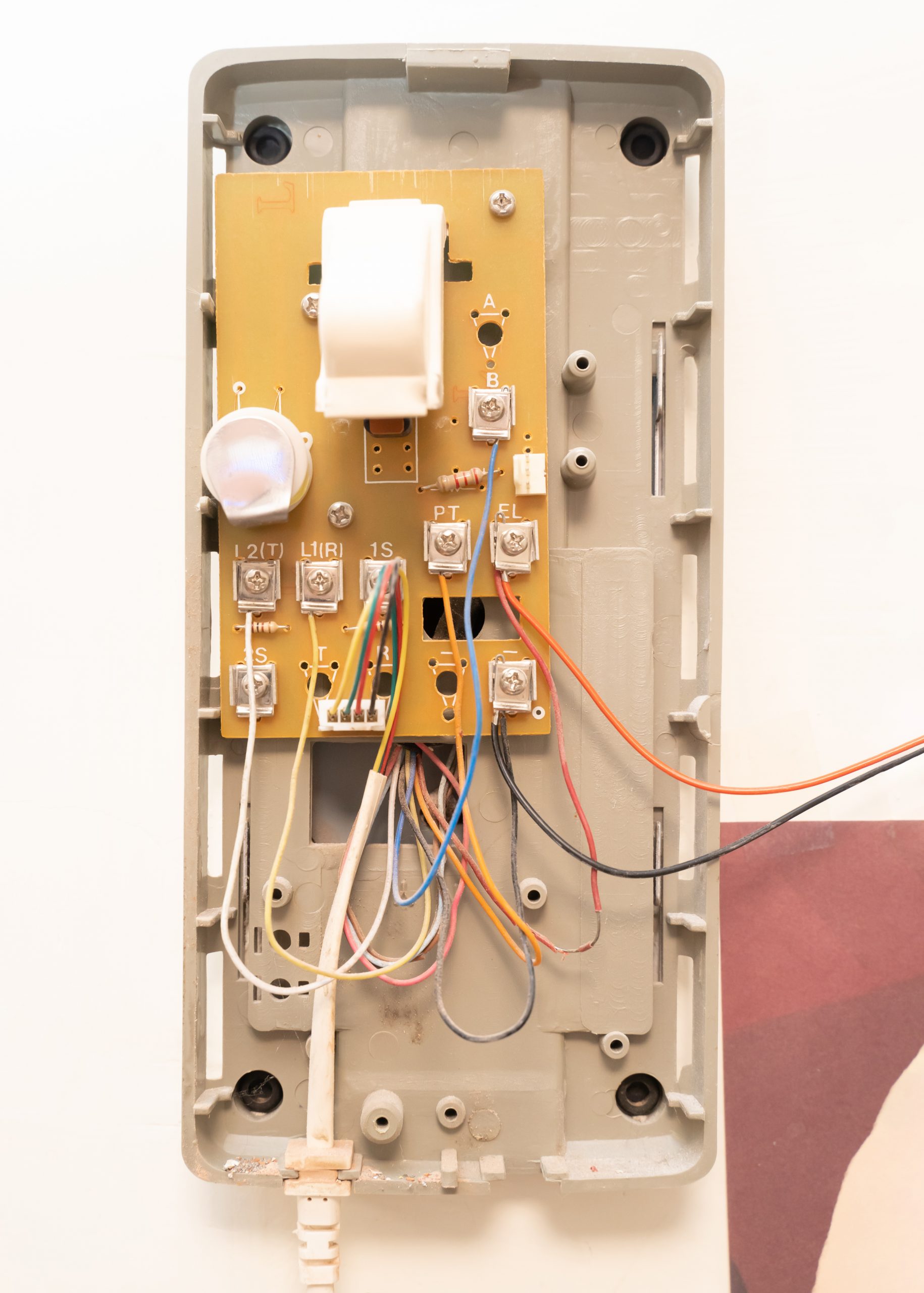

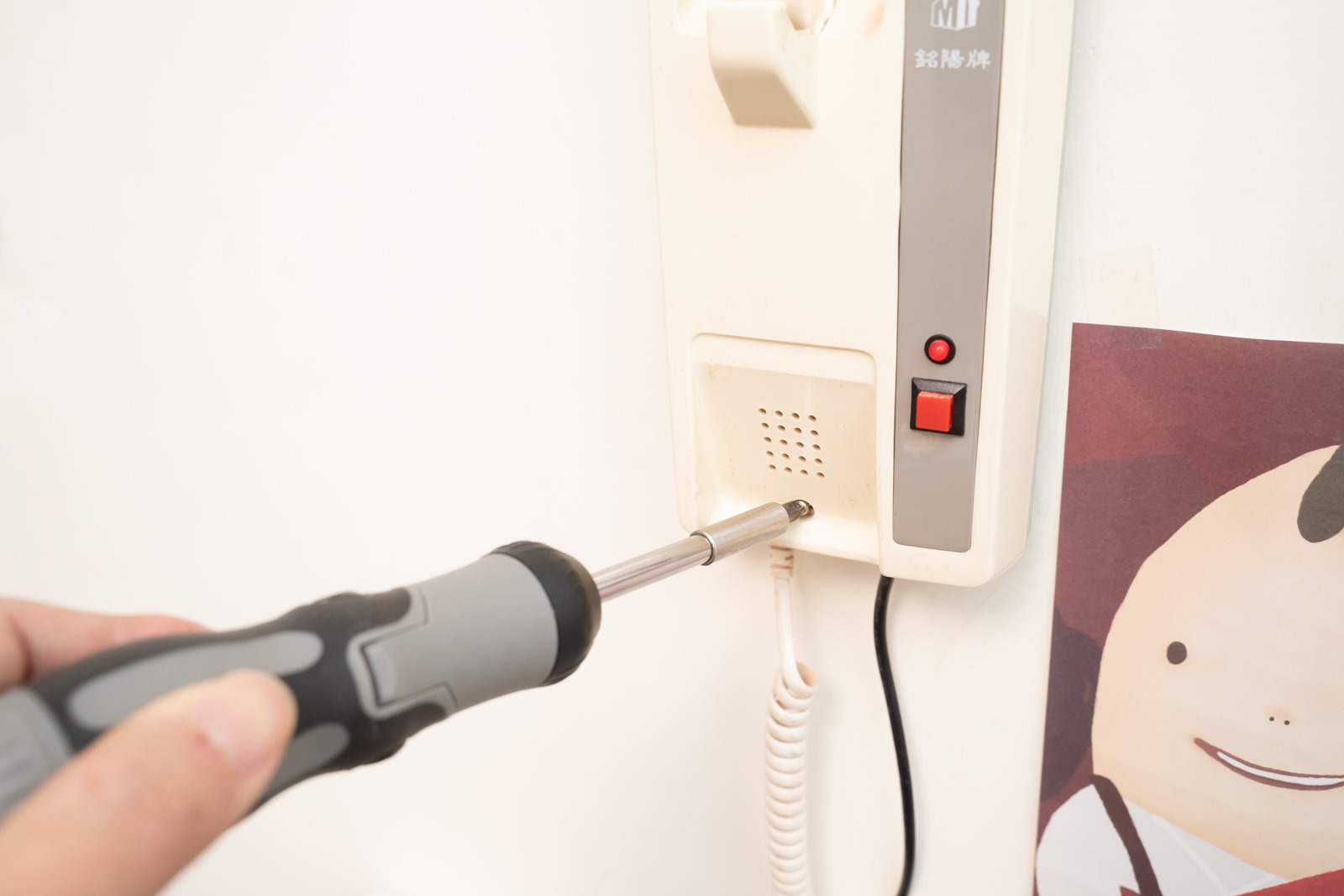

先拆開家裡的對講機,拆下時稍微小心一下不要弄斷原本的電線了

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

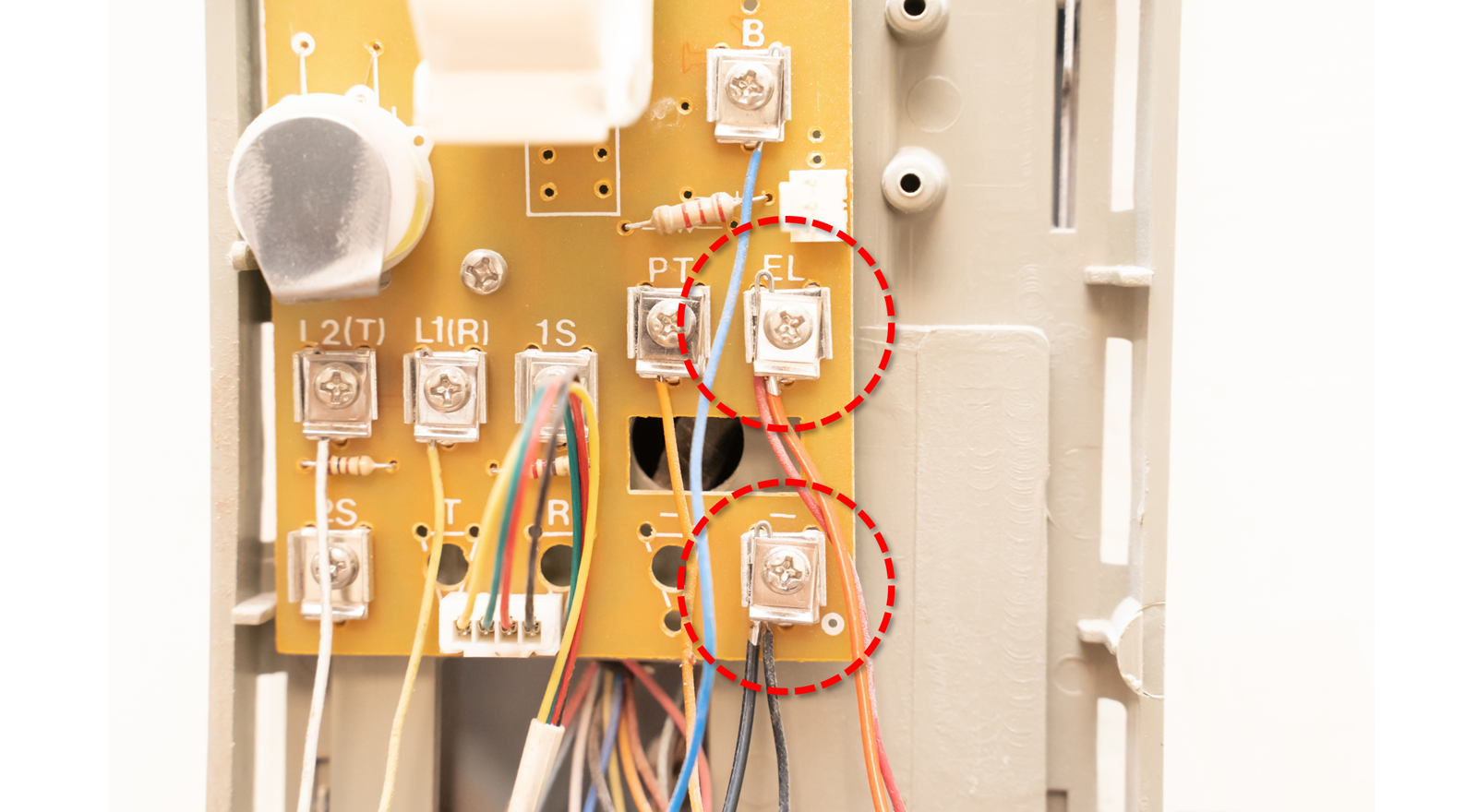

儘管每一家的對講機內部結構可能不太一樣,不過大同小異,這裡也感謝好友麥兜小米也提供資訊,以我家和他家的對講機來說,打開來基本上紅色按鈕就是對應電路版上的 EL 和 – 兩個接點,當然如果你家的對講機上沒有寫這兩個,那可能就要稍微查一下電路了~



DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

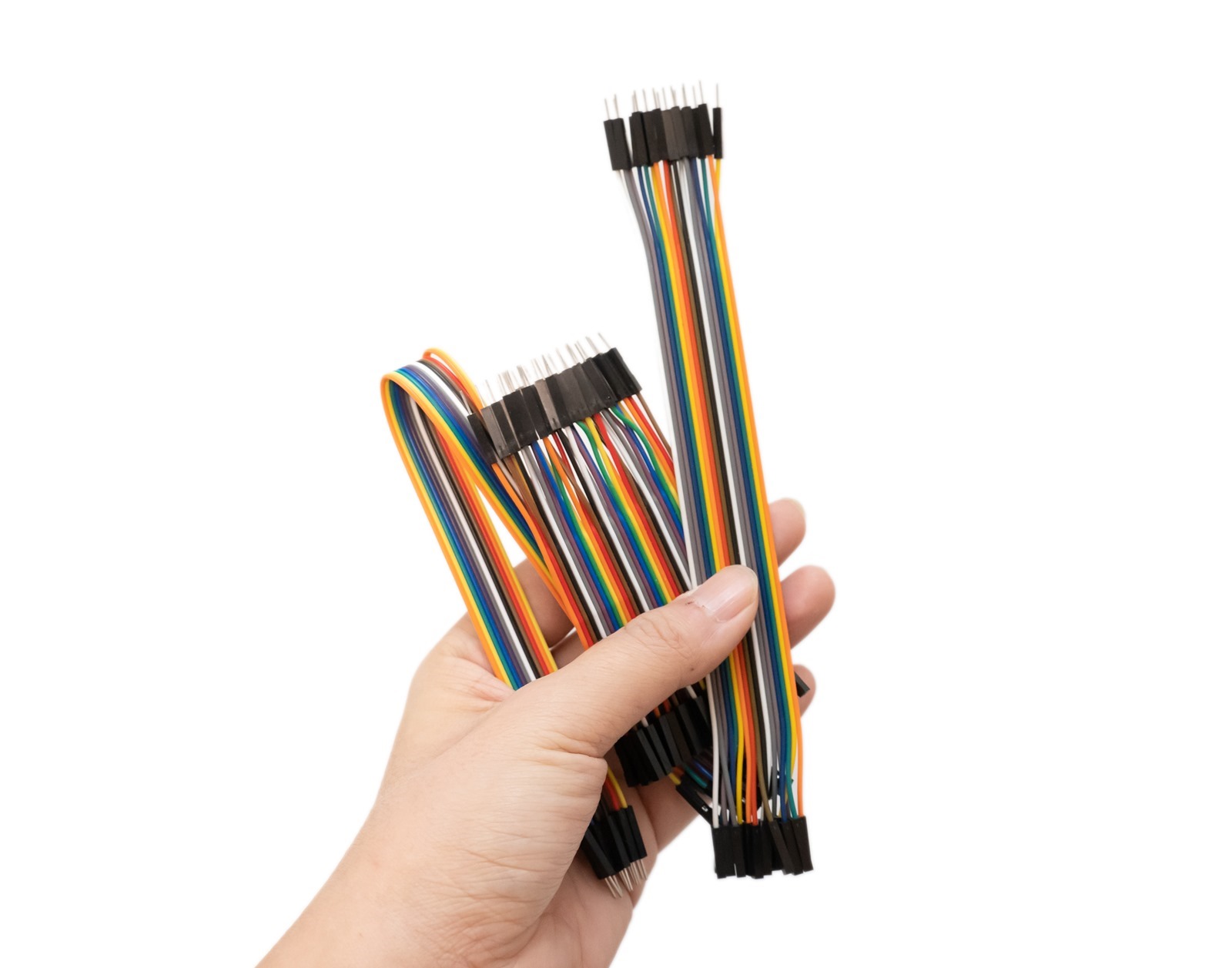

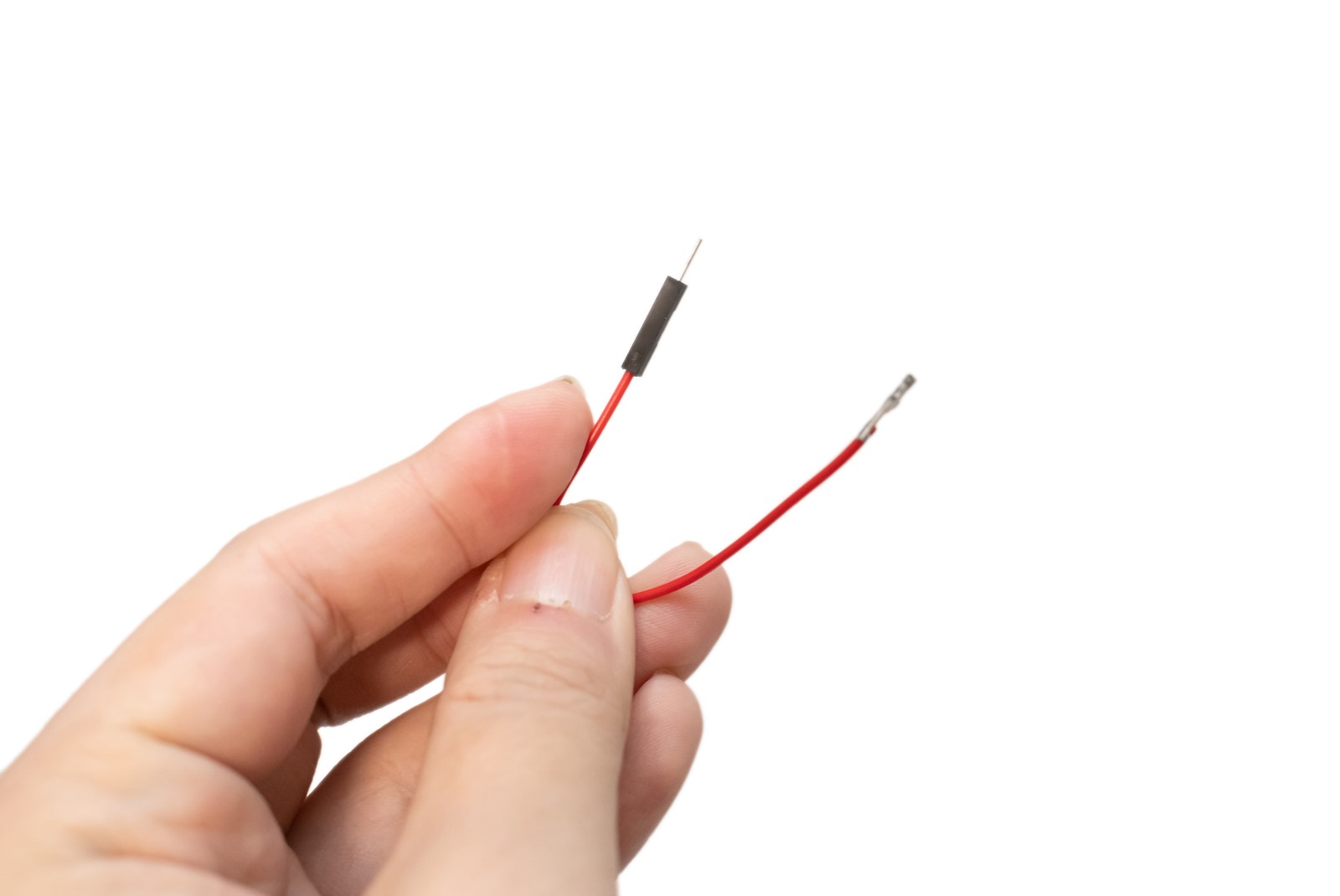

阿輝因為很懶惰,直接是拿杜邦端子的線材來使用,更省事一點



DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

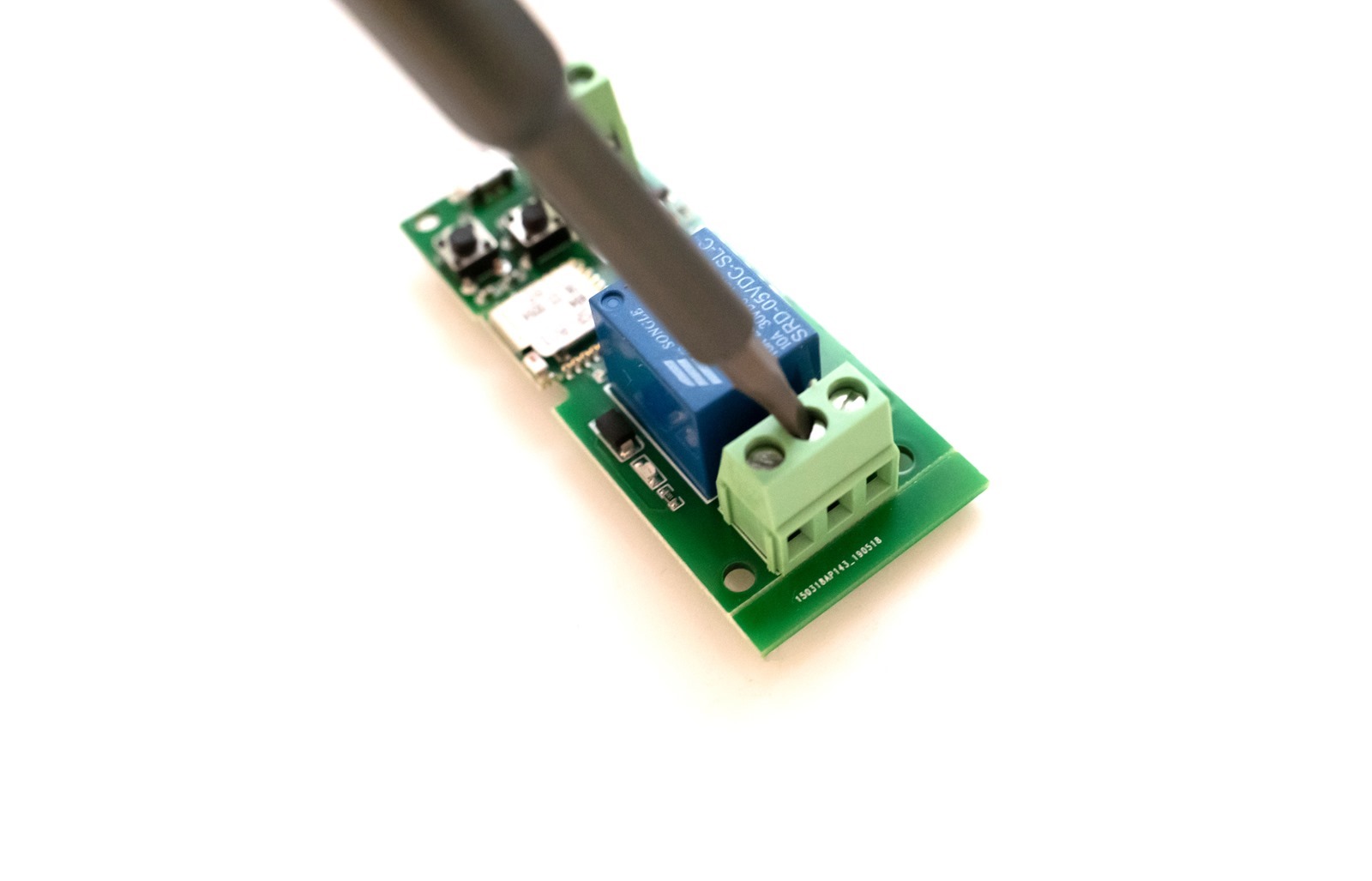

Wifi 電路板上其實甚至可以直接用鎖的方式固定,連焊接都不用,以今天的對講機來說,對講機內部也是使用螺絲方式鎖電線,因此完全不需要任何焊接就可以完成 DIY 安裝

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

注意我們板子上要使用的是 NO 與 – (中間點),NC 不要用,NO 就是平常是斷路開啟 (Open) 按下開關才是 Close,反之 NC 就是平常是短路連接狀態 (Close) 按下開關才是開啟,所以以電鎖來說我們要用的就是 NO 與 –。

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

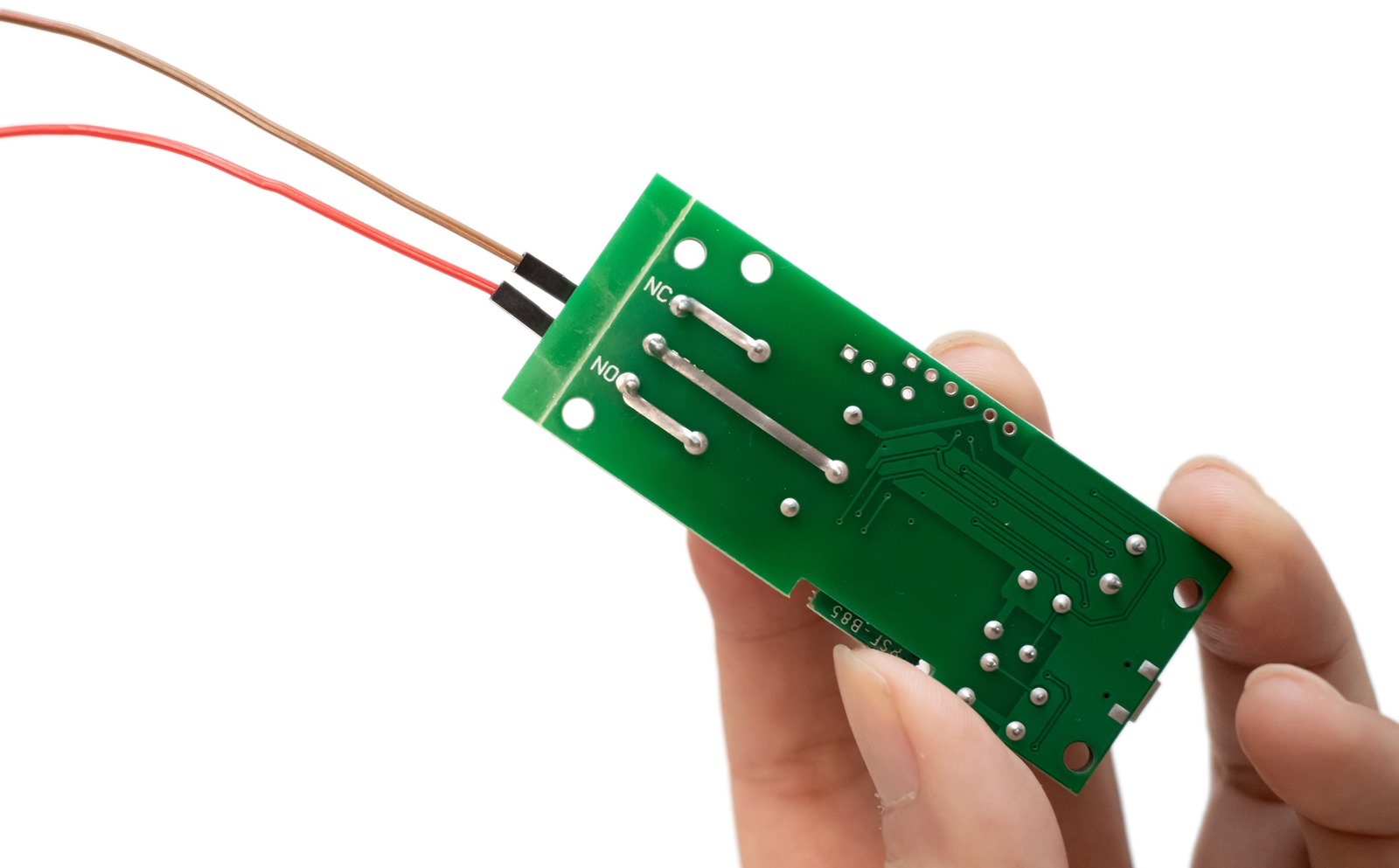

除了阿輝標註的相片提供參考,通常板子背面也會有印

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

將線材固定好,然後也連接到話機的 EL 與 – 上就好了,NO 接到 EL,- 接到 – 基本上就完成了

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

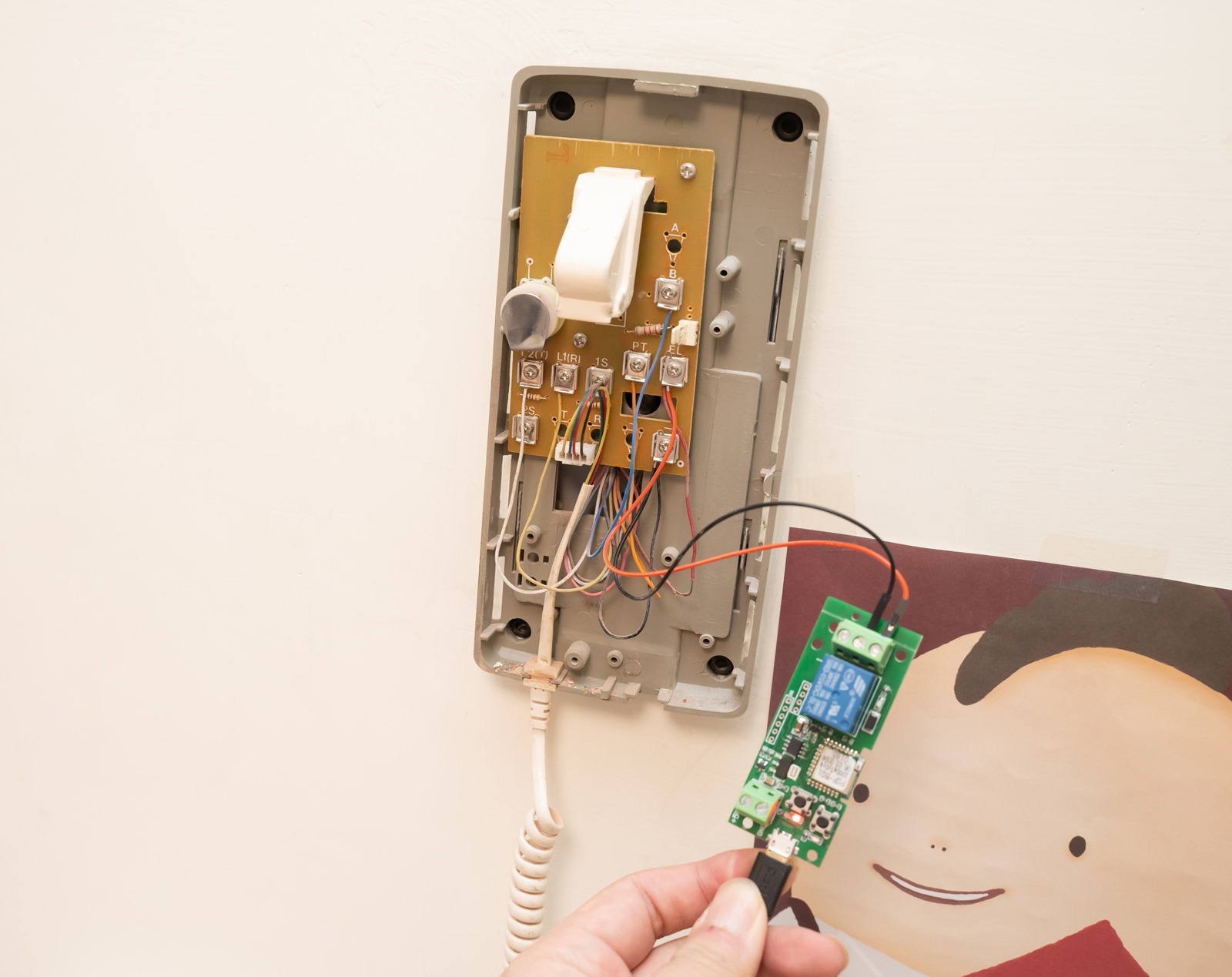

因為要先配對,記得在塞進(如果要藏到話機內)之前,先連接電源,然後先進行連線與測試,確認無誤在裝進去

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

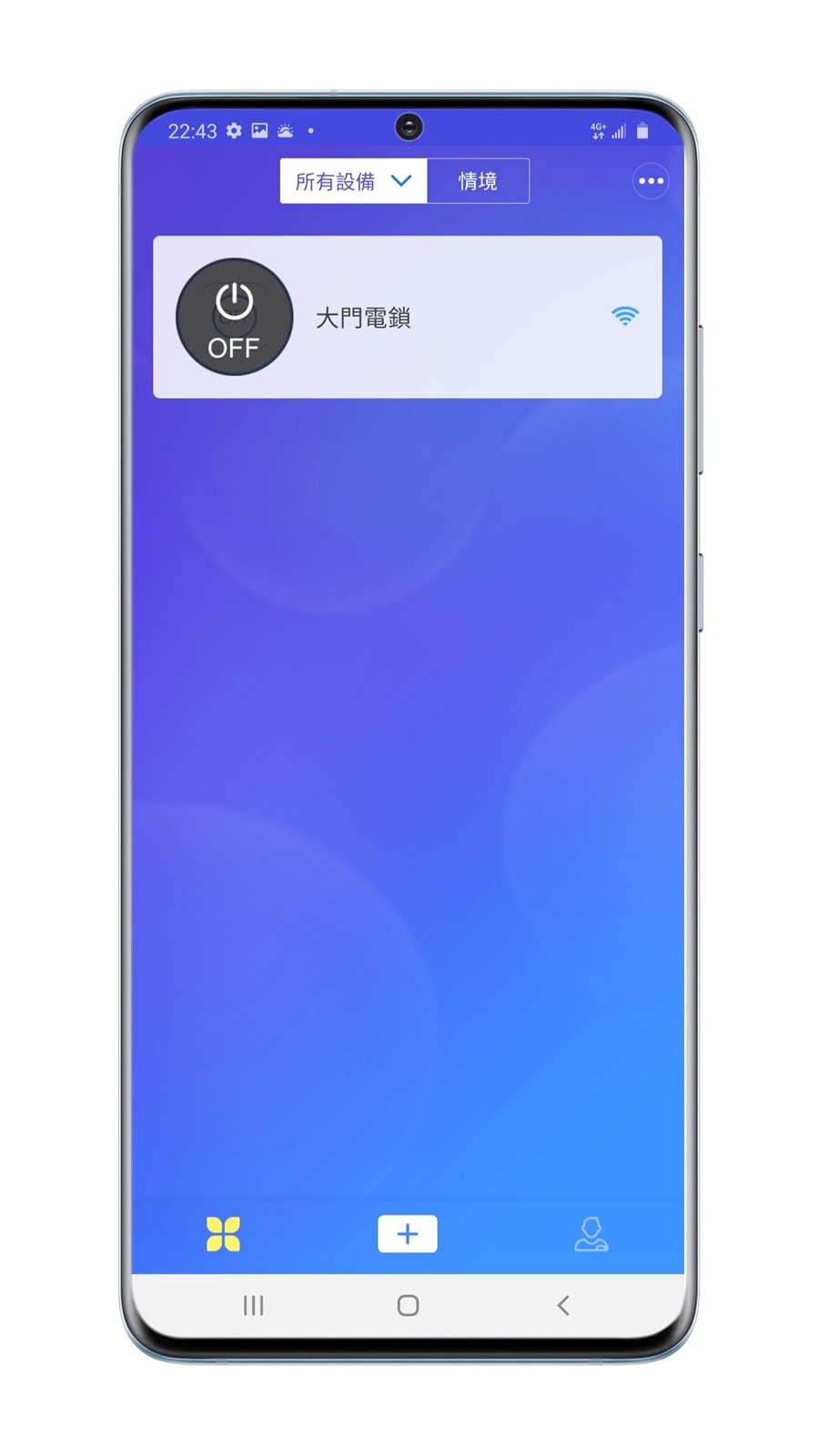

軟體部分阿輝就不多做著墨,電路板收到裡面也會有簡單的說明書,基本上就是長按電線按鈕開始配對,然後手機上安裝易微聯軟體 (eWeLink),然後新增設備並完成配對與連線即可,稍微要注意今天阿輝購買的包含大多的板子都僅支援 2.4Ghz 無線網路連線就是了。

易微聯 Google Play 下載 | App Store 下載

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

其實軟體還可以更改按鍵時間之類的細節設定,不過一般來說內建其實也很 ok 了,記得取一個比較好念的名稱,之後要設定 Google Home 語音控制等等會比較好處理

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

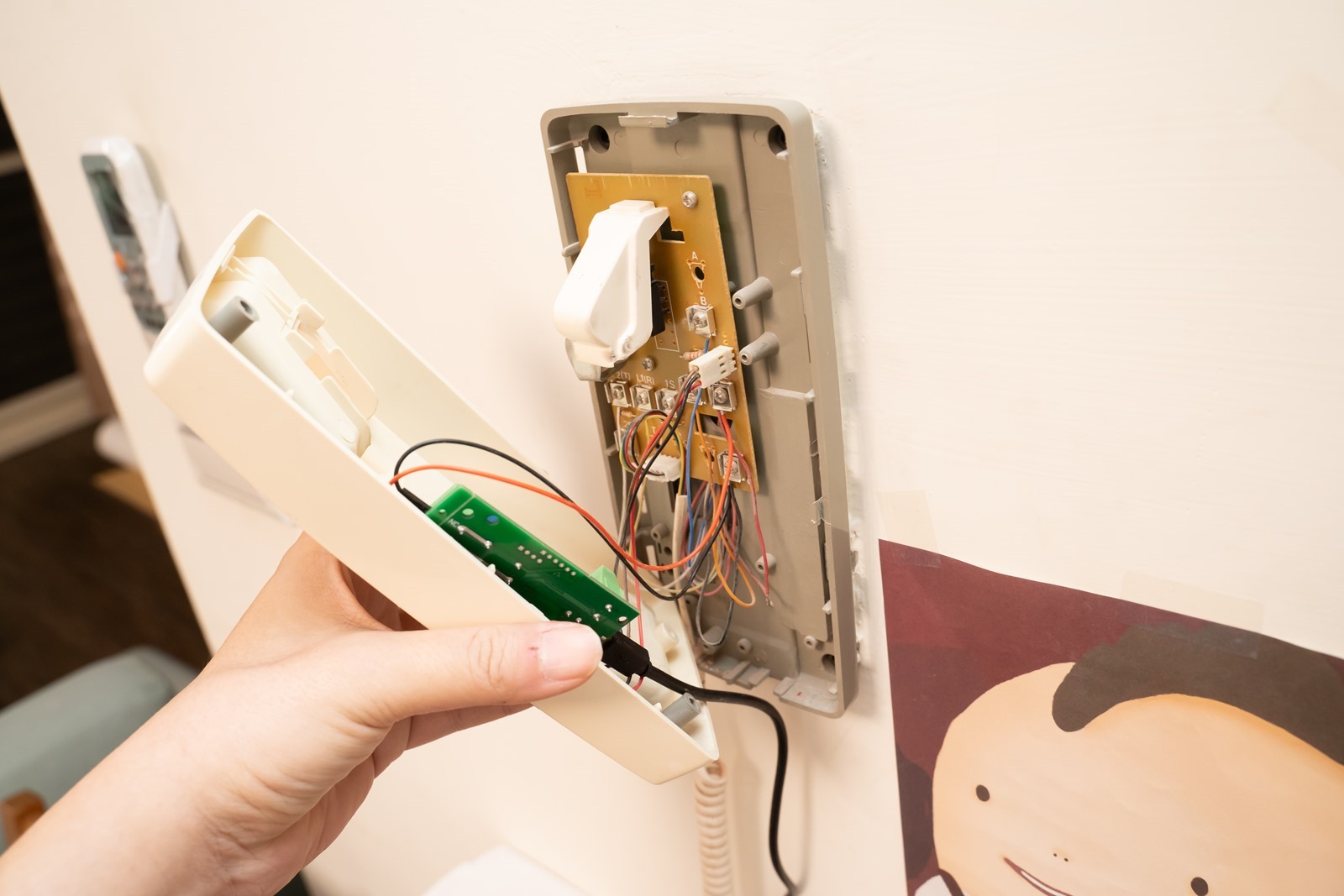

確認完畢可以使用就可以想辦法塞進去話機內啦!

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

這樣修改的方式甚至完全不影響原有對講機的所有功能,按鍵開鎖功能一樣可以正常使用

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

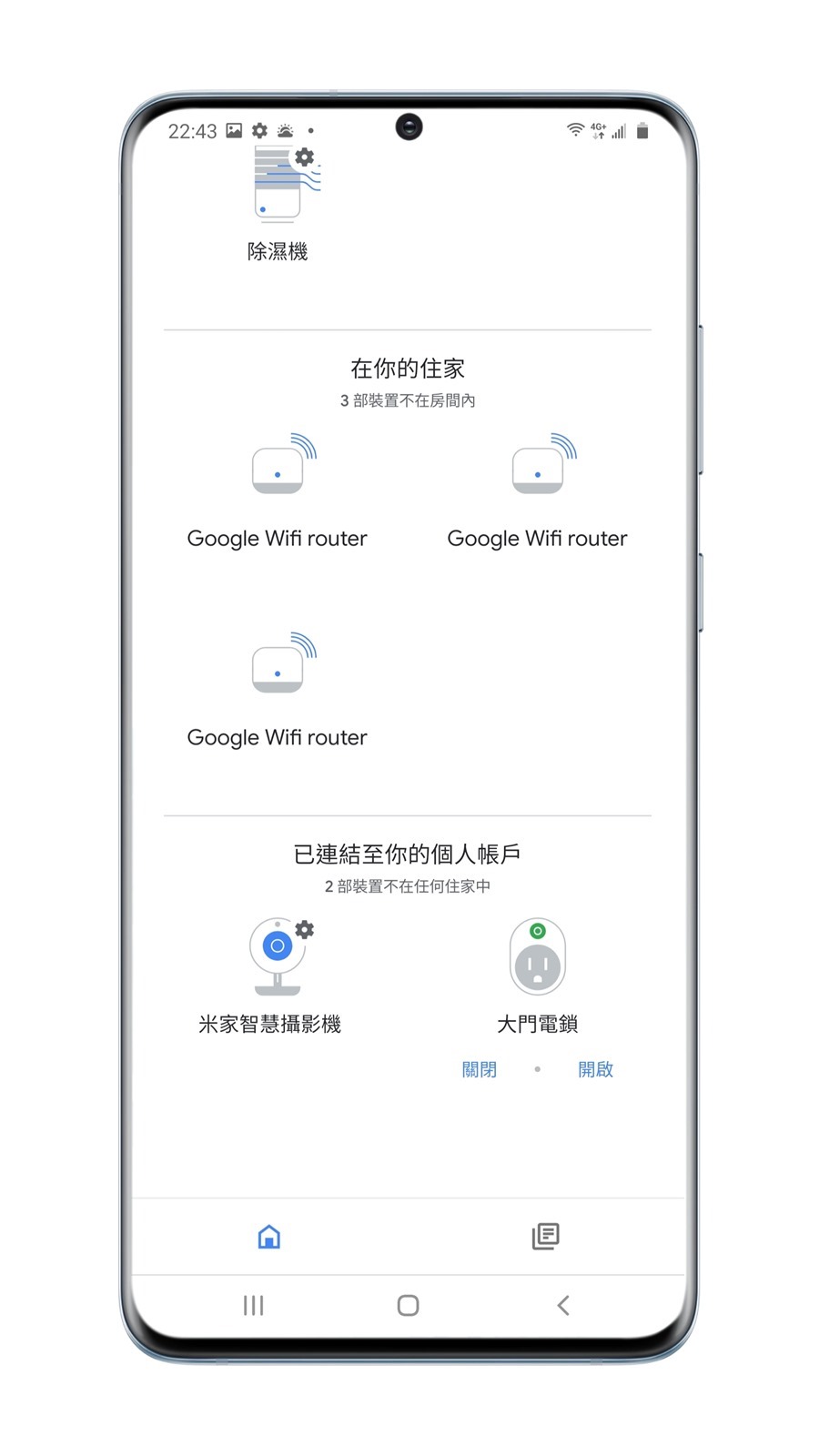

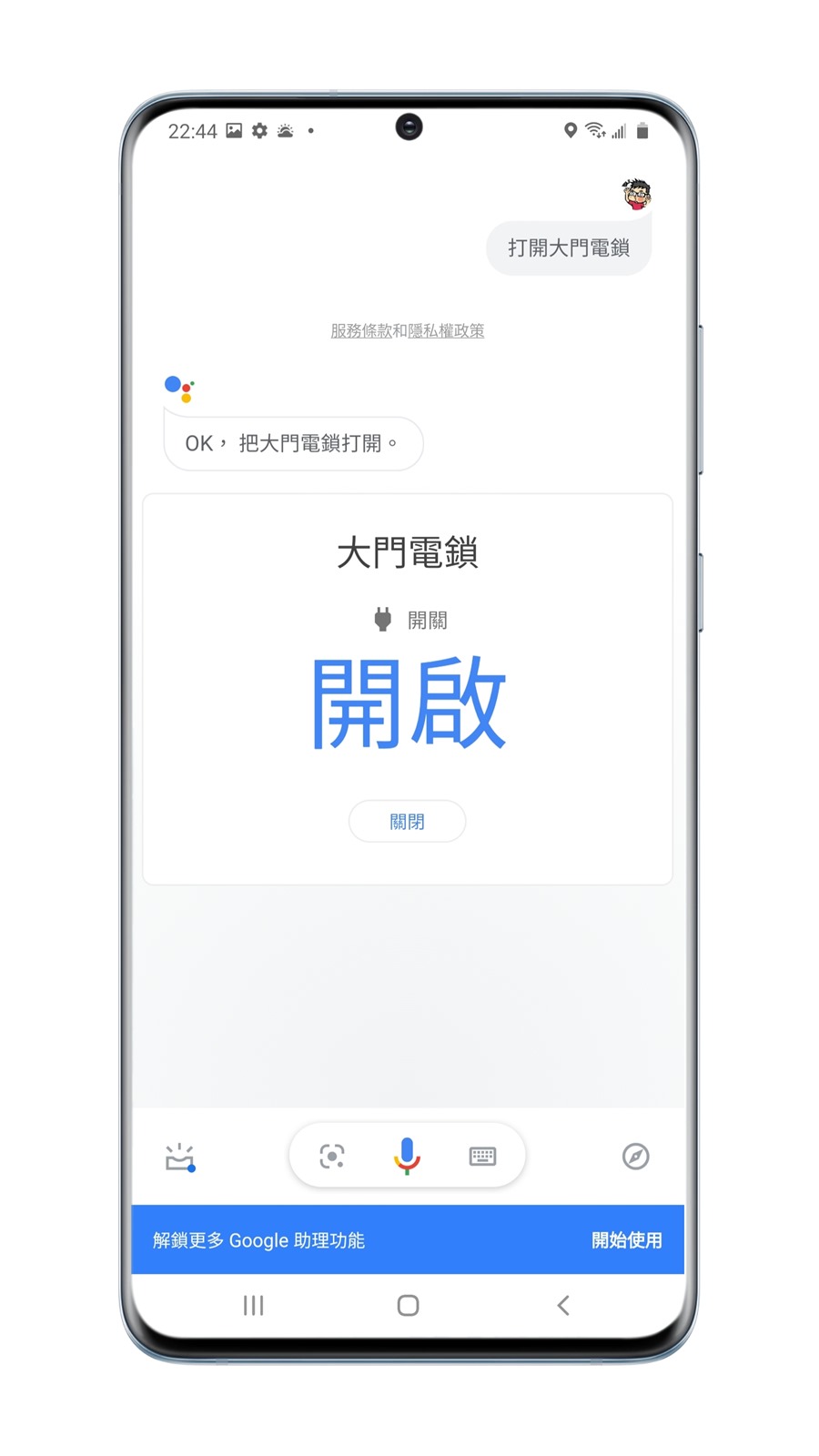

最後也和 Google Home 整合搞定了,在 Google Home 中增加第三方的設備,選擇 eWeLink 然後輸入帳號密碼就可以加入成功,語音控制也沒有問題啦!真是超級爽!

DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音!超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) @3C 達人廖阿輝

延伸閱讀

廖阿輝

阿輝目前是自由撰稿工作者 + 全職攝影師 + 社群網站經營,本身 IT 與資訊背景經驗約 10 年,也有在平面與網路媒體撰稿,文章撰寫著重技術內容為主,並以專業等級產品拍攝撰文,目前也是台灣科技新聞節目常採訪的專家 / 來賓。

31 個回應

  1. Bob表示:

    只有遠端控制開關門嗎? 有沒有加上手機遠端對話功能的產品?

  2. 楊賀翔表示:

    請問一下如果要用 12v 電是要接對講機的哪裡呢?

    • 廖阿輝表示:

      真的要說答案就是接對講機裡面的 12V 電源

      但是在哪裡?有沒有?能不能用?你只能自己拿電錶量實際測試才知道,這沒有一定的答案

  3. 游知諺表示:

    請問杜邦線要買公對公還是公對母的?

  4. 林龍震表示:

    請問使用俞氏 ct-2108d (新型號為 CT-2208DB) 的對講機, 可以使用易微聯的手機 WIFI 控制嗎?

    • 廖阿輝表示:

      畢竟我也沒有每個對講機設備,只能說你要自己測試才知道

      (當然你要寄一台給我試試看也可以啦…(大概難))

  5. 阿銘表示:

    阿輝你好^^請教你哦,連接 wifi 一直顯示密碼錯誤,該如何處理

    • 廖阿輝表示:

      遠端也不知道你問題出在那,也有可能無線基地台相容性問題

  6. eWeLink表示:

    謝謝分享。 eWeLink 月底即將支持 Siri Shortcuts, 屆時就可以用 Siri 控制了。

  7. chen chen表示:

    Hi 阿輝 如果想使用嘿 siri 開門要怎麼設定呢?

  8. Arvin Lin表示:

    請問如果想用對講機內的電源供應要接哪呢?還有如果享用嘿 siri 開門要怎麼設定呢?

  9. 祐豪李表示:

    阿輝 你好, 請問當你使用 gooogle 開啟時, 大門會不會有一直按住的聲響,必須在說關閉,才能結束呢?

    • 廖阿輝表示:

      沒有,你應該設定到持續開啟模式了

      至於哪裡設定錯誤只能說你自己在查察看了

      • archer表示:

        我也碰到相同的問題,不過我是用易微聯的程式去控制,找不到地方可以調整『持續開啟』的選項

        • 廖阿輝表示:

          電路板上的模式切換按鈕試試看….

          • 祐豪李表示:

            可以到點動時間選項, 將他開啟,秒數不動試試看, 我是這樣 ok 了

  10. Tao Yuan Lee表示:

    請問我有連到 EL 跟-, 可是按下去之後門鎖沒有開啟, 我應該檢查哪邊?

  11. 王泊壬表示:

    5v 的板子不能直接用對講機的電?

  12. Chris Yang表示:

    阿輝哥請問一下喔,您上面描述的是 “ 所以以電鎖來說我們要用的就是 NC 與 –”
    那為什麼實際做的時候是連接 NO 與 – 呢?

  13. Eric Chen表示:

    請教一下
    在控制電子鎖時,手機網路需要連接到室內網路嗎?
    還是可以用自己的 4G 網路直接控制呢?
