不用擔心受騙!實用 DIY 測電流神器

阿輝測試介紹過很多行動電源產品(也踢爆了不少黑心產品),現在真的連油的有假的,行動電源容量灌水、充電器不穩定傷機器這些黑心 3C 周邊的情況好像也沒什麼好奇怪的了,那也很多朋友在問阿輝那阿輝測試的儀器是哪裡買的,是不是可以自己 DIY 檢測呢?

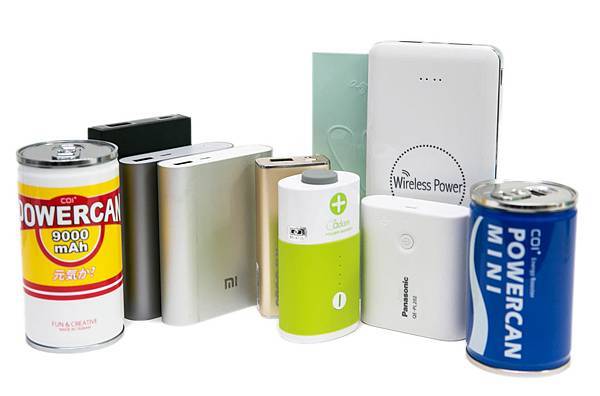

阿輝測試過這麼多行動電源,其實你也可以自己測試

不用擔心受騙!實用 DIY 測電流神器

今天就特別寫了一小篇跟大家介紹阿輝最近使用來測試行動電源、充電器甚至是線材品質的小工具,可以說是測電流神器也不為過。

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



這個測電流神器價格不貴,可以說有個在身邊測試行動電源是否灌水黑心、充電器是否品質好,都很輕鬆也可以放心

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



多合一功能、監控電壓電流好簡單

其實市面上也有不少電流電壓測試的小配件,這組是阿輝最近覺得蠻不錯的產品,主要是功能多合一,一個測電流神器就可以有多種使用模式



不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



基本上使用很簡單,在你原來的手機 – 電源之間,接上測電流神器在中間,就會在螢幕上顯示即時偵測的資訊

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



像這樣接在 iPhone 6 與行動電源中間就可以測試行動電源的電壓與電流是否標準

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝

測電流神器上直接有內建了 OLED 螢幕顯示相關資訊,而且同時可以顯示多樣資訊,阿輝使用早期產品有些使用較低偕的 LED 顯示時是以循序切換的方式顯示電壓與電流資訊,而像這款測電流神器的顯示螢幕資訊較為齊全,一次顯示的方式也更加方便容易閱讀。

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



測電流神器的螢幕上顯示的資訊主要是如下圖顯示的各項資訊:

即時充電電壓 – 一般手機大部分都是 5V (請參考說明書或是規格表),太低 (4.7 以下) 或是太高 (5.3V 以上) 都有可能傷害機器

即時充電電流 – 依照手機規格而定,主要影響到速度,常見接電腦充電是 0.5A, iPhone 插座是 1A, iPad 平版是 2.1A,正確的資料可以參考手機的規格資料

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝





電量統計功能

功能操作方面則是這組測電流神器可以具有測試統計實際充電電量的功能,這可以記錄行動電源是否灌水的一個好功能,如果額定容量和實際記錄的容量相差太多,可能就是有容量灌水的嫌疑。

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝





測電流神器上的按鈕則是可以切換記錄最高 10 組的容量統計,可以切換甚至管理。

如何切換與檢視資料

雙擊按鍵  (0.5S以內 ),進入查看資料查看模式,螢幕 LED 會閃爍,然後再按一下顯示下一組資料,雙擊退出資料查看模式,螢幕回復 LED長亮。

如何資料歸零

按住按鍵直到(第 N幾組資料)變成下一組後放開按鍵,自動會跳到下一組資料從零開始。

這裡也提醒一下大家正確行動電源容量的算法:

補充資料:行動電源容量怎麼看?

其實目前大部分行動電源標示的容量都是電池芯的容量,通常電池的規格都是 3.7V,因此實際上要輸出給手機充電時,則是會轉換為 5V (USB 的充電規格),因此實際上可以充到手機裡的電量通常和標示的容量會有差異,這是正常的情況,並不是廠商騙人,而主要是標示的方式,而簡單的電池可充容量計算方法則就是:

電池容量 x 3.7 / 5  為例

6000 x 3.7 / 5 = 4440

然後電池充電的部份還是會有一個轉換效率的損耗,舉例如果是 83% 的轉換效率,那就是約 3700 的實際可充電量啦~因此大概可以充 iPhone 系列兩次一定足夠。



測試數據線品質

另外測電流神器還有一個特別的功能,就是利用其上的 MicroUSB 接頭,可以測試數據線的品質,對照原線材與測試線材的電壓數據,兩者越接近就代表品質越好,反之如果數據較小,就是有線材品質的問題。



不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝

不用擔心受騙!實用 DIY 測電流神器 @3C 達人廖阿輝



小東西大方便!隨時都可以 DIY 檢測行動電源、充電器等產品的品質,一組測試電流神器就可以同時監測 USB 電源充電狀態、電壓、電流、容量等指標!可以說是非常推薦大家入手的小配件。
